    產品名稱:

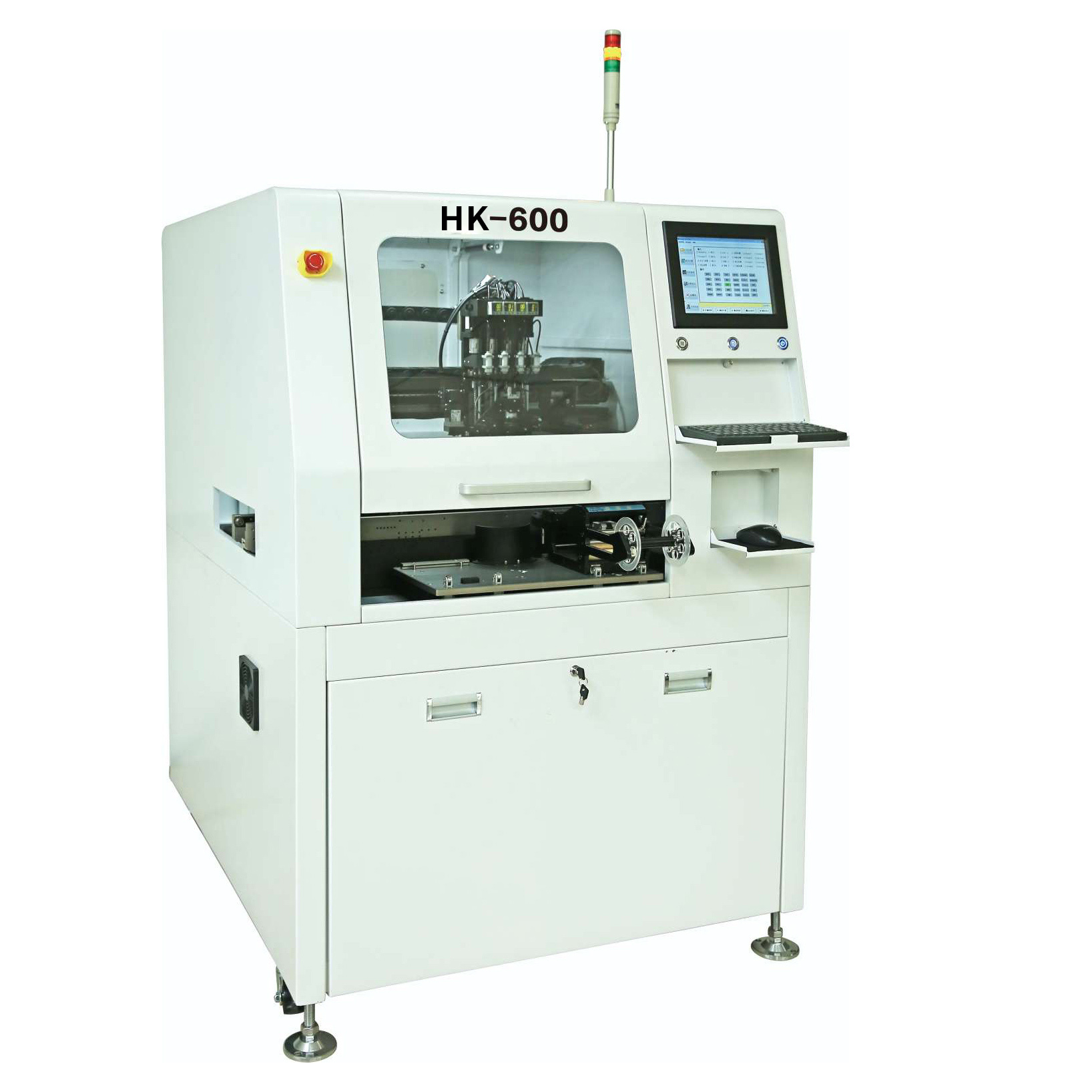

    HK-600全自動貼標機

    自動貼標機是電子廠PCBA生產中,用來貼裝管控條碼不可缺少的一種自動化設備。我司貼標機可使用In-line和Off-Line方式,XY軸采用三菱伺服模組,精度高、速度快;不僅可以實現打印好的卷裝標簽進行貼裝。還可以選裝斑馬打印機實現即印即貼功能。配置讀碼器,可讀取驗證或上傳條碼信息,連接數據庫,實現與生產系統的互聯。

    分享:
    資料下載:
    產品詳細:





    自動貼標機是電子廠PCBA生產中,用來貼裝管控條碼不可缺少的一種自動化設備。我司貼標機可使用In-line和Off-Line方式,XY軸采用三菱伺服模組,精度高、速度快;不僅可以實現打印好的卷裝標簽進行貼裝。還可以選裝斑馬打印機實現即印即貼功能。配置讀碼器,可讀取驗證或上傳條碼信息,連接數據庫,實現與生產系統的互聯。標配4個獨立伺服Z軸,Z軸最大移動行程可達60mm,能適應PCBA..上不同高度貼附標簽,每組貼裝頭配備獨立真空檢測,防止漏吸、落標。


    智能FEED ER.jpg

    智能FEED ER

    選配智能FEEDER可自動計算標簽進料位置,快速換線省時省力對于標簽的顏色及厚度不受影響,適應大小條形碼,最小4*4,同時支持一-行多條形碼出標。


    即打即貼功能

    選配打印機可實現即打即貼,與數據庫連接,可適時打印數據庫提供的條形碼信息便于生產管控。


    即貼即讀功能

    選配德國智能CCD相機,可讀取條形碼內容,識別條形碼的位置,自動進行位置補償;回饋、比對條形碼信息,也可上傳條形碼信息至數據庫。


    漏標檢測

    采用松下真空檢測設備,可在標簽吸取時檢測標簽吸取狀態,當發生漏吸取時提示用戶。以避免發生標簽漏貼現象。


    軌道系統

    采用兩段式軌道,減少PCB進出板的傳輸時間,提升生產效率。配置自動軌道調節功能,方便更換機種,快速切換,大幅提高換線速度。


    HK- 600L技術參數


    項目

    規格參數

    貼標速度

    0.8-1.5sec/psc

    產能

    2400-4500pcs/hr

    出標規格

    1-10psc/行

    出標方式

    打印機、FEEDER、非標供料器

    傳板機構

    兩段式軌道

    定位精度

    土0.01mm

    貼標角度

    0~360C0

    絲桿導軌

    HIWIN

    伺服系統

    MITSUBISHI

    感虛器

    Omron, Panasonic

    輸入電源

    220V

    電力消耗

    1.5Kw

    空氣圧カ

    5kglcm2

    工控主機

    西冂子

    朕機模式

    預留網絡接口

    人機界面

    10"エ業屏

    操作壞境

    WINDOWS 7

    權限區分

    密碼鎖

    顯示語言

    中文界面

    最小標簽

    4*4mm

    最大標簽

    50*1 00mm

    移動行程

    500*420*60mm

    貼標范圍

    500* 400mm

    機器尺寸

    L:1200 W:1320 H:1650

    機臺重量

    700kg
