    產品名稱:

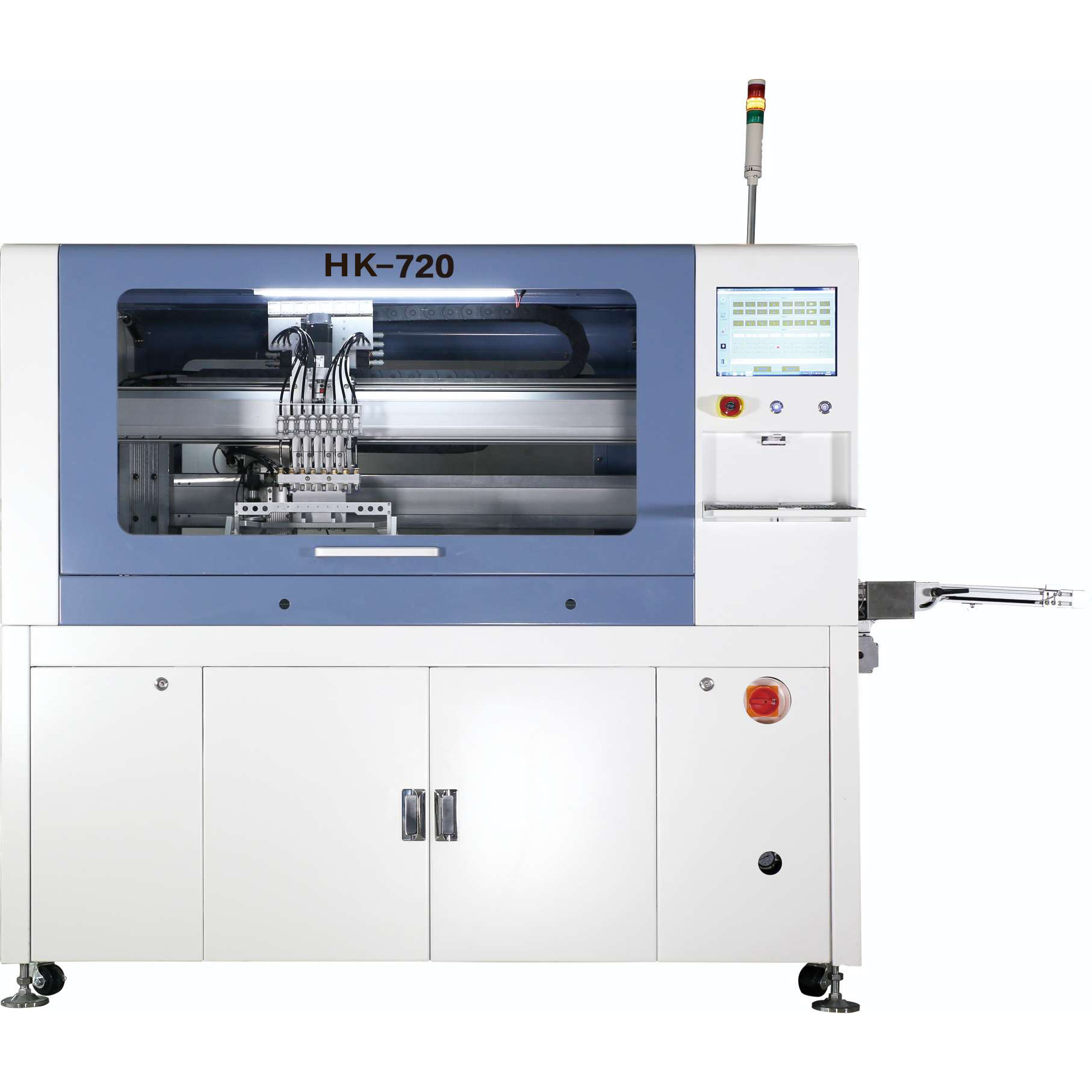

    HK-720雙臺面在線分板機

    HK-720分板機是一款高性能、高精度、高效益(雙臺面交替無縫銜接加工)、智能化的分板設備,具有自動識別影像mark點對位、移動軌跡位置顯示追蹤、自動銑刀分段切割功能,生產產量統計等參數皆可設定。

    分享:
    資料下載:
    產品詳細:




    在現代工業4.0發展的今天,電子產品對自動化制造提出了更高的要求,HK-720全自動在線PCB分板機就是應承自動化生產及無人化工廠而生的自動化設備。HK-720分板機是一款高性能、高精度、高效益(雙臺面交替無縫銜接加工)、智能化的分板設備,具有自動識別影像mark點對位、移動軌跡位置顯示追蹤、自動銑刀分段切割功能,生產產量統計等參數皆可設定。上下吸塵雙向除塵技術,二級粉塵過濾集塵裝置及靜電消除裝置,徹底解決切割粉塵問題。自動進出料能有效地提高生產質量及節省人力成本。



    可視編程
    軟件可做矩陣、復制、平移旋轉、多點修改、多點刪除,具有點、直線、圓弧、圓、曲線、方形等快捷形狀編程,能有效的提高不規則形狀的編程速度,節約編程時間。


    雙向除塵(上吸+下吸)
    選用高負壓除塵電機,噪音70分貝以下,下吸塵口吸取PCB板下部粉塵,上吸吸取銑刀抬起時“飛濺粉塵。


    出板方式
    可選擇傳送帶方式、托盤方式、軌道方式;可搭載自動載具擺板機(KE- 820),將切割后子板放入載具進入插件機或插件線,實現產線自動化,減少人員接觸產品,提高產品品質,節省人力。可搭載自動Tray擺放機(KE-830),實現切割后的產品直接放置到托盤內完產品收集功能,每次可疊放20- 30層Tray盤。


    視覺系統
    高像素彩色數字相機及大倍率鏡頭,可輔助程式示教及編輯模擬功能。自動MARK定位補正系統,左右程式復制及切換機種更快捷精準,放到治具上的PCBA如果Mark位置差異超過


    斷刀&掉刀檢測
    加工中可設定每步檢測或每切割完-塊PCBA檢測刀具是否折斷或下滑,及時防止因?yàn)榈毒呤褂弥邢禄瑢?dǎo)致的PCBA損壞。


    高速主軸
    進口高速主軸選用業界高端分板機廣泛使用的德國SycoTec主軸電機,該主軸轉速高( 80000rpm)口使用壽命長、裝卸方便,切割表面光滑無毛邊、無瑕疵。并配套原裝的主軸變頻器,讓主軸電機使用壽命更長,切削力距更高,以及最低的溫升效果。


    自動換刀
    標準配置8支刀庫,可根據刀庫設置刀具使用壽命或檢測刀具折斷,完成自動更換刀具功能。


    KE- 720技木參數


    項目\機型

    KE-720

    KE-720L

    臺面數

    雙臺面

    雙臺面

    XIY1Y21Z釉迄劫范國

    760mm* 480mm*60mm

    950mm* 530mm*60mm

    単臺面加エ范困

    360mm*300mm* 50mm

    500mm* 400m*50mm

    出板方式

    皮帯/軌道/托盤(可選)

    皮帯!軌道/托盤(可選)

    迸板方式

    左進石出/石迸左出(可選)

    左進右出/右進左出(可選)

    絲桿/導軌

    HIWIN/TBI

    HIWIN/TBI

    重夏定位精度

    土0.01mm

    土0.01mm

    切割精度

    土0.1mm

    土0.1mm

    伺服系統

    三萎伺服電機

    三菱伺服電機

    主軸/変頻器型號

    SycoTec 403314424-250W

    sycoTec 403314424-250W

    主軸轉速

    2000rpm~80000rpm

    2000rpm ~ 80000rpm

    刀具査徑

    0.8m~3mm

    0.8mm ~ 3mm

    PCB板厚度

    0.5mm~ 3mm

    0.5mm ~ 3mm

    エ控配置

    西門子エ控+12"エ止觸摸屏

    西冂子エ控+12"エ止觸摸屏

    操作系統

    Wn7 32Bit

    Win7_ 32Bit

    枚限區分

    密碼鎖

    密碼鎖

    最大切割速度

    100mm/sec

    100mmlsec

    最大空刀速度

    XY紬1000mls,Z紬500mm/s

    XY紬1 000mm/s,Z紬500mm/s

    切割軌跡

    直線/網弧/整圓/L型/U型/方形

    査線/圓弧/整圓/L型/U型/方形

    靜電處理

    SMC靜電消除器/靜電毛刷

    MC靜電消除器/靜屯毛刷

    CAD導入功能

    DXF導入

    DXF導入

    CAD切割精度

    土0.08mm

    土0.08mm

    Mark定位功能

    標配

    標配

    尋邊切割功能

    (選配) CCD定位

    (選配) CCD定位

    尋邊切割精度

    土0.05mm

    土0.05mm

    刀具柆測功能

    斷刀及刀具下滑扱警

    斷刀及刀具下滑扱警

     自動換刀功能

    (示配) 8支

    (標配) 8支

    集生方式

     上吸/下吸(可選)

    上吸/下吸(可選)

    集塵器尺寸

    L1050mm*D800mm + H550mm

    L1050mm*D800mm*H550mm

    電源功率

     AC~380V_ 3KW

    AC~ 380v_ 3KW

    空氣圧カ

    0.6Mpa

    0.6Mpa

    機臺尺寸

    L2030mm*D1105mm*H1620mm

    L2110mm*D1200mm*H1 620mm

    機臺重量

    900KG

    1000KG
